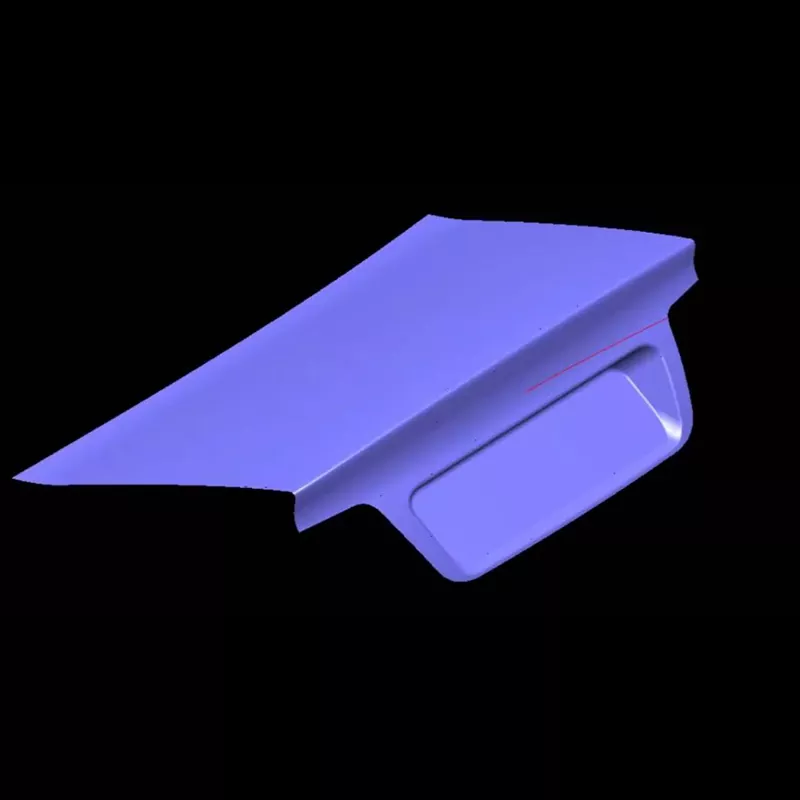

Automotive Trunk Tutup Outer Panel Stamping Die

SIKAIDA Automotive Trunk Lid Outer Panel Stamping Die yaiku peralatan gedhe, presisi dhuwur sing dirancang khusus kanggo ngasilake komponen panel njaba tutup batang logam. Nggunakake bahan kayata baja lan wesi aluminium sing digulung adhem, mbentuk permukaan sing mlengkung sing kompleks liwat proses stamping sing canggih, nggabungake teknologi multidisiplin lan nampilake kemampuan manufaktur profesional SIKAIDA.

Fitur inti produk:

1. Gedhe mlengkung lumahing mbentuk: Cocog kanggo Komplek pindho sudhut mlengkung tutup gedhe panel njaba ngluwihi 800mm × 600mm ing ukuran, kawangun ing proses stamping siji, karo kontrol lengkungan pas lan tunjangan aliran materi kanggo ngindhari cacat kayata retak lan kisut.

2. High Precision lan High Gloss Requirements: lumahing entuk mirror-kaya polishing (Ra≤0.4μm), free saka goresan lan dents; kontrol ketat paramèter stamping njamin Rampung lumahing sampurna, ketemu standar tampilan automotive-bahan.

3. Adaptasi kanggo Struktur Geometris Komplek: Otomotif Tutup Trunk Outer Panel Stamping Die adaptasi karo macem-macem fitur geometris saka panel njaba batang, kanthi permukaan tambahan proses sing dioptimalake, tarik iga, lan sistem ventilasi kanggo mesthekake seragam ing kabeh bagean.

4. Precision Guiding and Balancing System: Dilengkapi piranti panuntun lan balancing kanthi tliti dhuwur, coaxiality saka ndhuwur lan ngisor mati ≤0.02mm, njamin reresik stamping seragam lan nyegah burrs lan thinness gedhe banget localized ing bagean.

5. Advanced Lubrication lan Demolding System: Sistem lubrication terpusat nyuda gesekan lan nyandhang; mekanisme demolding pneumatik lan hydraulic njamin demolding Gamelan tanpa ewah-ewahan bentuk utawa goresan.

Skenario Aplikasi Produk

Cocog kanggo nggawe tutup bagasi kanggo kendaraan penumpang kayata sedan, SUV, lan MPV. Dipérang dadi telung kategori adhedhasar jinis kendaraan:

1. Ekonomi: Fokus ing biaya, struktur sing disederhanakake, lan kesesuaian kanggo produksi massal.

2. Mid-to-High-End: Ngudi tampilan sing apik banget, dilengkapi sistem pembentuk lan polishing kanthi tliti dhuwur.

3. Energi Anyar: Desain entheng, cocok kanggo ngolah bahan anyar kayata paduan aluminium.

Proses Manufaktur

1. Analisis Produk lan Simulasi Proses

Automotive Trunk Lid Outer Panel Stamping Die nggunakake analisis simulasi piranti lunak profesional kanggo prédhiksi cacat, ngoptimalake proses lan struktur cetakan, lan njamin rasionalitas desain.

2. Mold Design

Kabeh proses desain wis rampung nggunakake piranti lunak desain 3D, njupuk menyang akun Processing, perakitan, lan pangopènan, lan outputting gambar lengkap lan dhaftar BOM.

3. Pamilihing Materi

- Mold Base: 45 # baja utawa 42CrMo, panas-dianggep kanggo mesthekake kekuatan lan kateguhan.

- Bagean Kerja: Cr12MoV, SKD11, lan baja alat liyane, kanthi kekerasan HRC48-52 sawise perawatan panas, menehi resistensi nyandhang sing apik.

- Pandhuan pilar lan bushings: Bantalan baja utawa baja kromium karbon dhuwur, njamin atose dhuwur lan resistance nyandhang dhuwur.

4. Precision Machining

Mesin kasar ngidini tunjangan mesin rampung; mesin finishing njamin akurasi lan Rampung lumahing. Lumahing dipoles lan dilapisi krom sing keras kanggo mesthekake pangilon Rampung lan tahan nyandhang.

5. Majelis lan Debugging (T0 Trial Molding)

Pasang bagean standar lan sealing test. Nindakake stamping nyoba kanggo verifikasi akurasi lan stabilitas. Ngoptimalake paramèter lan nyetel cetakan kanggo mesthekake bagean rampung meets standar.

Tren Pangembangan

Adaptasi kanggo bahan entheng, promosi manufaktur cerdas lan digital, entuk cetakan terintegrasi kanthi presisi, ngetrapake teknologi manufaktur aditif, lan praktik konsep manufaktur ijo.

Pitakonan sing Sering Ditakoni

Q1: Apa bahan sing biasane digunakake ing Automotive Trunk Lid Outer Panel Stamping Die?

A1: Dasar cetakan umume nggunakake baja struktural karbon utawa baja struktural campuran kayata baja 45 # lan 42CrMo. Lumahing kerja nggunakake baja alat karbon dhuwur, kromium dhuwur kayata Cr12MoV lan SKD11. Pilar tuntunan lan bushings digawe saka baja bantalan utawa baja kromium karbon dhuwur. Kabeh bahan kudu ngalami perawatan panas sing cocog kanggo entuk kekerasan, kekuatan, lan resistensi nyandhang sing dibutuhake.

Q2: Suwene siklus produksi kanggo Automotive Trunk Tutup Outer Panel Stamping Die?

A2: Siklus pangembangan kanggo stamping mati kanggo panel njaba bagasi otomotif biasane 8-15 sasi, gumantung saka kerumitan produk, syarat teknis, lan kabutuhan pelanggan. Fase desain mbutuhake 2-3 sasi, fase manufaktur mbutuhake 4-6 sasi, lan fase perakitan, debugging, lan uji coba mbutuhake 2-3 wulan. Kabeh proses mbutuhake pirang-pirang putaran optimasi iteratif kanggo nyukupi syarat produksi massal.

Q3: Kepiye njamin kualitas tampilan panel njaba batang?

A3: Njamin kualitas katon mbutuhake kontrol ing sawetara orane tumrap sekolah: First, lumahing mati kudu ketemu standar polishing mirror-tingkat (Ra≤0.4μm); kapindho, lubrication, pasukan nduwèni kosong, lan pasukan stamping kudu strictly kontrol sak proses stamping; katelu, pilihan materi sing cocok perlu kanggo nyegah cacat lumahing; lan papat, cara demolding cukup dibutuhake supaya goresan. Kajaba iku, perawatan lumahing kayata plating krom hard lan lukisan perlu kanggo nambah kualitas tampilan lan resistance karat.
