Automotive Trunk Tutup Inner Panel Stamping Die

The SIKAIDA Automotive Trunk Lid Inner Panel Stamping Die yaiku sistem cetakan terpadu sing gedhe, kompleks, lan presisi dhuwur sing digunakake kanggo cap baja cold-rolled, stainless steel, alloy aluminium, lan lembaran logam liyane menyang panel njero tutup bagasi sing berkualitas. Iku ora jamur siji, nanging sistem jamur progresif utawa komposit multi-stasiun sing bisa ngrampungake proses mbentuk, trimming, punching, lan flanging ing siji operasi. Iki minangka pathokan kanggo teknologi cetakan panel awak otomotif, kanthi langsung nemtokake penampilan, pas, lan kinerja struktural produk pungkasan.

Fitur Produk Inti

1. Ukuran Gedhe lan Struktur Komplek

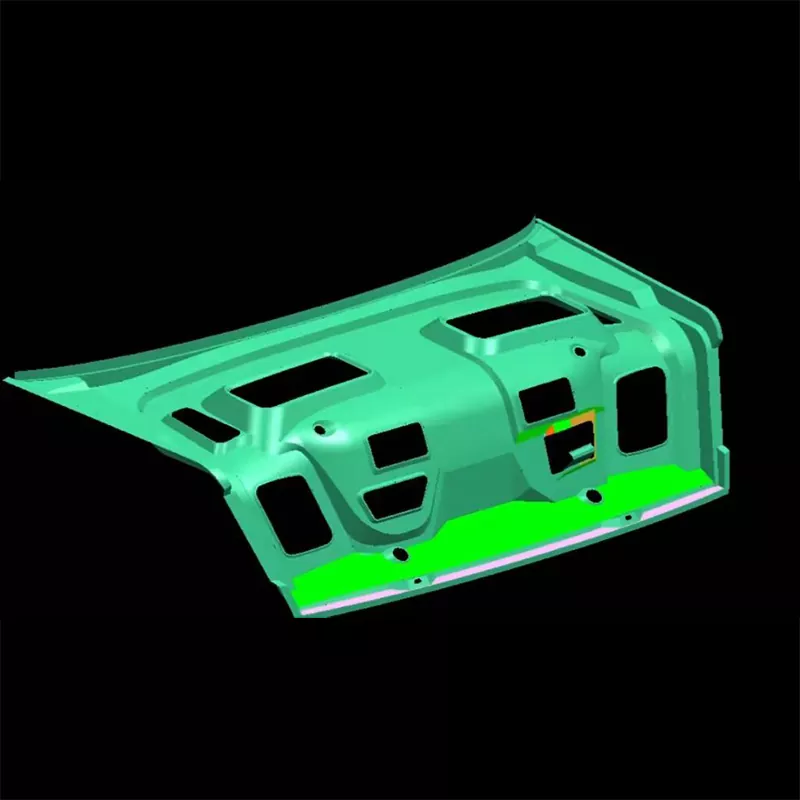

Panel njero tutup batang biasane dawane luwih saka 1,2 meter lan ambane 0,8-1,0 meter, kanthi bentuk kompleks kalebu tulang rusuk penguat, bolongan pemasangan, lan struktur flanging. Automotive Trunk Lid Inner Panel Stamping Die nggunakake macem-macem permukaan gratis lan mesin terus-terusan multi-stasiun kanggo mesthekake kontur kompleks sing tepat.

2. Ultra-High Precision lan Quality lumahing

Minangka komponen njaba lan struktural, panel njero trunk ora mbutuhake goresan, kerut, utawa retak. Cetakan SIKAIDA nduweni permukaan sing mulus, distribusi stres seragam, lan aliran materi sing dioptimalake, digayuh liwat mesin presisi dhuwur lan teknologi perawatan permukaan sing canggih.

3. Kompatibilitas Multi-Material

Kompatibel karo macem-macem bahan sheet kayata baja cold-rolled, baja galvanis, stainless steel, lan wesi aluminium, struktur jamur dioptimalake kanggo kinerja mbentuk lan karakteristik springback saka macem-macem bahan. Bisa nggabungake sistem posisi lan pangenalan khusus kanggo entuk produksi sing fleksibel.

4. Komplek mbentuk Mekanisme lan Automation

Kanggo macem-macem sudut negatif lan struktur undercut, Automotive Trunk Lid Inner Panel Stamping Die dilengkapi wedge lengkap, slider, lan mekanisme pambentuk hidrolik, ditambah karo pakan otomatis, posisi sing tepat, lan sistem unloading stabil, mbisakake produksi massal tanpa awak sing dipercaya.

5. Intelligent ngawasi lan Control

Cetakan nggabungake sensor tekanan, detektor pamindahan, lan pengontrol suhu kanggo entuk pemantauan wektu nyata proses cetakan, optimalisasi diri parameter, lan traceability kualitas, njamin konsistensi produk batch.

Area Aplikasi

SIKAIDA trunk panel utama stamping mati digunakake digunakake ing macem-macem kendaraan penumpang lan lapangan related:

- Sedan, hatchback, SUV, MPV

- Kendaraan energi anyar (listrik murni, hibrida plug-in, hibrida)

- Manufaktur suku cadang otomotif

- Pasar perbaikan lan panggantos aftermarket otomotif

Kanthi pangembangan kendharaan sing entheng, aplikasi panel jero batang paduan aluminium saya tambah akeh. Teknologi cetakan kita terus nganyarke kanggo adaptasi karo syarat materi lan proses sing luwih dhuwur.

Proses Manufaktur

1. Analisis Product lan Simulasi CAE

Automotive Trunk Lid Inner Panel Stamping Die nggunakake piranti lunak AutoForm lan Dynaform kanggo analisis formability, prediksi springback, lan simulasi distribusi ketebalan kanggo proaktif supaya ora cacat cetakan kayata retak, wrinkling, lan springback.

2. Mold Design

Desain 3D lengkap nggunakake piranti lunak UG, CATIA, lan SolidWorks, nyakup desain permukaan, nuntun, unloading, lan sistem posisi, properti material lan paramèter peralatan sing cocog.

3. Pamilihing Materi

- Bagian Kerja: Cr12MoV, SKD11, W6Mo5Cr4V2 (kekerasan dhuwur, resistensi nyandhang dhuwur)

- Badan Dasar: baja 45 #, Q235 (kekuatan dhuwur, kaku dhuwur)

- Posting Pandhuan lan Bushing: Baja bantalan, SUJ2 (presisi stabil)

4. Precision Machining

- Mesin Kasar: Penggilingan Gantry, kawat EDM

- Mesin Rampung: CNC kacepetan dhuwur (akurasi ± 0.01mm), grinding, polishing

- Mesin Khusus: Electrical Discharge Machining (EDM), electropolishing

- Perawatan lumahing: Nitriding, chrome plating, DLC coating

5. Majelis lan T0 Trial Mould

Sawise ngrampungake perakitan lan uji presisi kabeh bagean, cetakan uji coba lan inspeksi potongan pertama ditindakake. Modifikasi cetakan terus-terusan lan optimalisasi ditindakake nganti produksi massal sing stabil.

Tren Pangembangan

1. Lightweighting lan Integrated Molding: Nggunakke wesi aluminium lan baja dhuwur-kekuatan, sawetara komponen digabungake menyang unit siji, ngurangi jumlah bagean lan titik sambungan.

2. Teknologi Thermoforming lan Hydroforming: Digunakake kanthi akeh kanggo bahan sing nduweni kekuatan dhuwur, cetakan dilengkapi sistem kontrol suhu sing luwih maju lan bahan tahan suhu dhuwur, sing bisa ngasilake suhu 500-900 ℃.

3. Manufaktur lan Digitalisasi Cerdas: Nggabungake jaringan sensor lan nggabungake teknologi kembar digital, komisioning virtual, pangopènan prediktif, lan optimasi diri proses wis diraih.

4. Aplikasi Manufaktur Aditif: Pencetakan 3D digunakake kanggo nggawe saluran banyu pendinginan sing kompleks lan struktur sing entheng, ningkatake efisiensi cetakan lan nyepetake siklus manufaktur.

5. Teknologi Pembentukan Multi-Material: Bisa adaptasi karo struktur awak komposit baja-aluminium lan plastik-logam, nyukupi kabutuhan khusus kanggo mbentuk multi-material.

Pitakonan sing Sering Ditakoni

Q1: Apa bahan sing biasane digunakake ing Automotive Trunk Lid Inner Panel Stamping Die?

A1: Bagian kerja saka cetakan utamane nggunakake baja alat karbon dhuwur, kromium dhuwur (kayata Cr12MoV, SKD11) lan baja kanthi kacepetan dhuwur kanggo njamin kekerasan sing dhuwur lan tahan nyandhang; bagean basa nggunakake baja struktural kayata 45 baja lan Q235 kanggo mesthekake kekuatan; pilar guide lan bushings nggunakake baja bantalan utawa SUJ2. Pilihan materi cetakan bakal diatur kanggo bahan pembentuk sing beda; contone,, nalika mbentuk wesi aluminium, manungsa waé liyane bakal mbayar kanggo bahan kang anti-tancep lan konduktivitas termal.

Q2: Suwene siklus produksi kanggo Automotive Trunk Lid Inner Panel Stamping Die?

A2: The stamping die kanggo panel utama trunk otomotif biasane njupuk 8-15 sasi saka desain kanggo pangiriman. Siklus spesifik gumantung saka kerumitan produk, jinis materi, syarat presisi, lan tingkat teknis perusahaan manufaktur. Cetakan siji-potong sing kompleks mati utawa mati nggunakake bahan anyar bisa uga duwe siklus pangembangan sing luwih dawa.

Q3: Carane kanggo mesthekake kualitas mbentuk panel utama trunk?

A3: Njamin kualitas mbentuk mbutuhake kontrol saka macem-macem aspèk: First, analisis simulasi CAE pambuka kanggo prédhiksi cacat mbentuk potensial; kapindho, tliti ing Manufaktur jamur, karo Rampung lumahing biasane mbutuhake Ra0.4 utawa luwih; katelu, optimalisasi paramèter proses, kalebu tekanan, stroke, lan lubrication; papat, nggunakake sistem ngawasi majeng kanggo ngawasi proses mbentuk ing wektu nyata; lan kaping lima, pengawasan bahan mentah sing ketat lan kontrol stabilitas proses.

Q4: Apa urip layanan saka jamur?

A4: Gumantung ing materi lan proses, urip layanan saka Automotive Trunk Lid Inner Panel Stamping Die biasane antarane 300.000 lan 1.000.000 siklus. Nggunakake bahan cetakan berkualitas tinggi lan proses perawatan panas sing cocog, digabungake karo pangopènan sing tepat, bisa nambah umur jamur. Urip layanan saka aluminium alloy mbentuk mati umume maneh saka baja mbentuk mati.

Q5: Kepiye carane nyukupi syarat pambentukan bahan sing beda-beda?

A5: Cetakan kudu dirancang khusus kanggo macem-macem bahan. Contone, mbentuk baja mbutuhake pasukan mbentuk luwih lan lubrication luwih; mbentuk wesi aluminium mbutuhake pertimbangan adhesion materi lan konduktivitas termal; lan mbentuk baja kekuatan dhuwur mbutuhake ganti rugi springback luwih. Kanthi nyetel wangun cetakan, paramèter proses, lan perawatan permukaan, karakteristik mbentuk bahan sing beda bisa diadaptasi.
