Automotive Sisih Kiwa Panel Stamping Die

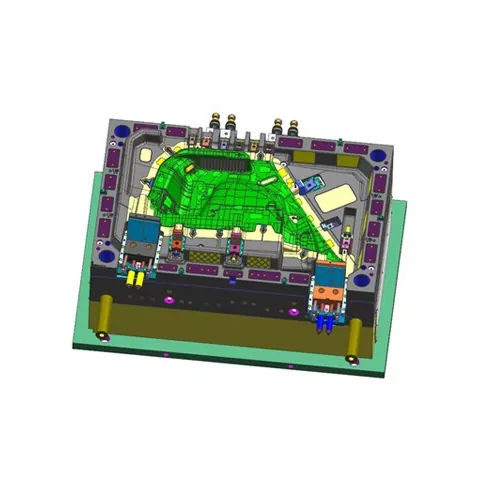

SIKAIDA Automotive Left Side Panel Stamping Die yaiku sistem alat stamping sing gedhe, presisi dhuwur, lan kompleks sing dikembangake dening SIKAIDA kanggo stamping panel sisih kiwa integral saka lembaran baja utawa aluminium. Iku ora mati siji, nanging sistem terpadu lengkap kalebu komponen tombol kayata blanking dies, drawing dies, trimming dies, lan flanging mati. Tingkat manufaktur produk iki langsung nggambarake standar paling dhuwur saka panel stamping panel otomotif lan minangka simbol inti saka kekuatan komprehensif SIKAIDA minangka pemasok profesional ing industri die.

Fitur Product Detailed

1. Ukuran Gedhe lan Struktur Komplek

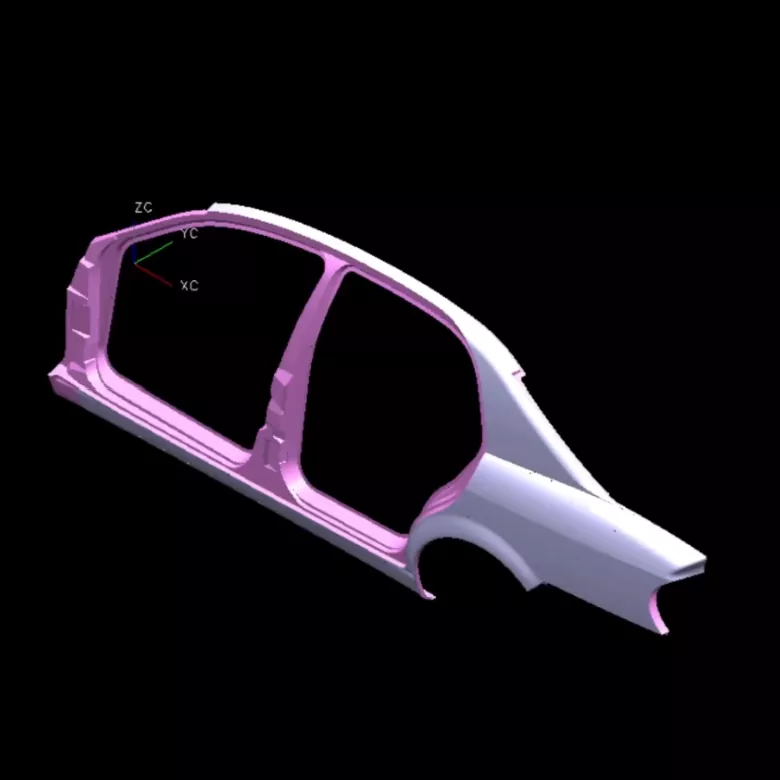

Panel sisih kiwa mobil ukurane gedhe (biasane dawane luwih saka 1,5 meter lan ambane 0,8-1 meter), kanthi bentuk kompleks, kalebu fitur gambar jero, lengkungan kompleks, bukaan jendela, lan garis fitur. SIKAIDA Automotive Side Side Panel Stamping Die bisa kanthi tepat mbentuk bolongan sing dipasang, nguatake iga, lan rincian flanging ing panel sisih. Liwat analisis simulasi profesional lan optimalisasi struktur cetakan, njamin distribusi stres sing cukup lan pembentukan stabil.

2. High Precision lan High Quality Requirements

Minangka komponen eksterior utama mobil, panel sisih kiwa kudu bebas saka goresan, kerut, penyok, lan cacat liyane. SIKAIDA kanthi ketat ngontrol kualitas, kanthi syarat sing ketat kanggo ngrampungake permukaan cetakan lan distribusi tekanan. Permukaan pembentuk kunci dipoles kanthi apik nganti rampung pangilon, kanthi efektif ngindhari cacat permukaan sing disebabake gesekan ing antarane lembaran logam lan cetakan sajrone stamping.

3. Multi-Proses Integrated mbentuk

Stamping panel sisih kiwa mbutuhake terus-terusan ngrampungake pirang-pirang proses, kalebu blanking, drawing, trimming, lan flanging. Stamping Die Panel Kiri Otomotif Otomotif SIKAIDA bisa digunakake kanthi lancar karo jalur produksi otomatis modern, nggunakake teknologi transfer robot kanggo entuk stamping multi-stasiun sing terus-terusan. Iki ngimbangi efisiensi produksi kanthi kualitas produk sing konsisten, lan tata letak proses ilmiah nyepetake siklus produksi lan nyuda biaya.

4. Sistem Panuntun lan Balancing Komplek

Ngatasi wangun rumit lan dimensi gedhe saka panel sisih, die dilengkapi sistem panuntun presisi dhuwur (pilar tuntunan, lengen klambi, piring pandhuan sisih) kanggo mesthekake penutupan sing tepat saka mati ndhuwur lan ngisor. Sistem keseimbangan lengkap (sumber nitrogen, blok keseimbangan mekanik) njamin stamping stabil lan aman, ndawakake umur mati.

5. Sistem Lubrication lan Ventilasi Lanjut

Die nduweni sistem pelumasan otomatis sing kompleks sing kanthi otomatis ngetrapake pelumas sajrone stamping, nyuda gesekan ing antarane lembaran logam lan die lan nambah kualitas pembentukan. Dies gambar gedhe dilengkapi sistem ventilasi multi-titik kanggo nyegah kerut, penyok, lan cacat liyane sing disebabake dening hawa sing kepepet.

Fitur Product lan Aplikasi

SIKAIDA Automotive Left Side Panel Stamping Die utamane digunakake kanggo nggawe panel samping kanggo kendaraan penumpang kayata sedan, SUV, lan MPV. Uga bisa digunakake ing produksi panel sisih taksi lan tutup liyane kanggo kendaraan komersial. Cetakan digawe saka baja paduan kanthi kekuatan dhuwur, kanthi permukaan kunci sing ngalami perawatan panas lan polishing presisi, nyebabake resistensi nyandhang dhuwur, presisi dhuwur, lan umur layanan sing dawa. Minangka pabrik profesional kanthi pengalaman produksi ekstensif, SIKAIDA bisa ngatur solusi cetakan miturut model kendaraan lan kabutuhan pelanggan sing beda-beda, nyukupi syarat produksi sing beda-beda ing industri otomotif.

Pengenalan Proses Manufaktur

1. Analisis Product lan Simulasi CAE

Sadurunge desain cetakan, SIKAIDA nggunakake piranti lunak simulasi stamping profesional kayata AutoForm lan Dynaform kanggo prédhiksi formability, galur, lan springback panel sisih, ngenali risiko kualitas luwih dhisik, ngoptimalake solusi proses lan struktur cetakan, lan nyuda biaya uji coba lan modifikasi.

2. Mold Design

Piranti lunak desain 3D canggih kayata UG lan CATIA digunakake kanggo ngrampungake desain 3D lengkap kabeh komponen, kalebu cetakan ndhuwur, cetakan ngisor, lan dering tekanan. Faktor kayata kekandelan lembaran logam lan ganti rugi springback dianggep kanthi lengkap kanggo njamin akurasi lan stabilitas cetakan. Skema desain dideleng lan dikonfirmasi dening insinyur profesional.

3. Pamilihing Materi

Substrat Stamping Die Panel Kiri Otomotif nggunakake baja struktural karbon berkualitas tinggi (kayata baja 45) utawa baja struktural campuran (kayata 42CrMo) kanggo njamin ketangguhan lan kaku. Bagean kerja (profil, pinggiran nglereni) nggunakake baja alat karbon dhuwur, kromium dhuwur (kayata Cr12MoV, SKD11) utawa baja metalurgi bubuk kanggo njamin kekerasan sing dhuwur, tahan nyandhang dhuwur, lan ngluwihi umur cetakan.

4. Precision Machining

- Mesin Kasar: Mesin wiwitan ditindakake kanthi nggunakake mesin panggilingan gantry gedhe utawa pusat mesin gantry CNC, kanthi tunjangan kanggo ngrampungake.

- Mesin Rampung: Mesin presisi pusat mesin CNC kanthi kacepetan dhuwur saka profil lan pinggiran nglereni njamin akurasi dimensi lan kekasaran permukaan.

- Mesin Khusus: Mesin discharge listrik (EDM) digunakake kanggo ngolah profil lan sudhut sing rumit; kabel EDM digunakake kanggo mesin bolongan tliti lan kontur; quenching lan tempering dileksanakake kanggo entuk atose 48-52 HRC.

- Perawatan lumahing: Plating krom keras utawa nitriding ditrapake ing profil kanggo nambah kekerasan lan tahan nyandhang, nalika nyegah karat lan degreasing uga ditindakake.

5. Majelis lan Debugging (T0 Trial Mould)

Kabeh komponen dirakit dadi cetakan lengkap, dipasang ing peralatan stamping kanggo cetakan nyoba. Teknisi profesional bola-bali nyetel paramèter proses kayata tekanan lan stroke nganti bagean sing berkualitas diprodhuksi. Sawise inspeksi pisanan lan konfirmasi pangukuran dimensi, dikirim menyang pelanggan.

Tren Pangembangan

1. Ultra-Gedhe Integrated Molding

Panel sisih otomotif berkembang menyang struktur terintegrasi sing luwih gedhe, mbutuhake tonase cetakan sing luwih dhuwur (nganti 2000 ton lan ndhuwur) lan stabilitas dimensi. SIKAIDA terus-terusan ngoptimalake desain lan teknologi pangolahan, mbisakake pangembangan stamping panel sisih terintegrasi ultra-gedhe kanggo nyukupi kabutuhan kendaraan energi anyar lan model generasi sabanjure.

2. Aplikasi Material entheng

Kanthi pangembangan bobot entheng otomotif, bahan anyar kayata baja kekuatan dhuwur lan paduan aluminium digunakake kanthi akeh. SIKAIDA ngoptimalake struktur cetakan lan teknologi perawatan permukaan kanggo adaptasi karo karakteristik pambentukan bahan anyar (contone, gambar paduan aluminium sing dilengkapi lapisan khusus lan sistem pelumasan).

3. Manufaktur lan Digitalisasi Cerdas

Sensor tekanan lan suhu dipasang ing cetakan kanggo ngawasi paramèter stamping ing wektu nyata, mbisakake pangopènan prediktif lan optimasi proses. Digabungake karo teknologi kembar digital kanggo debugging virtual, siklus pangembangan bisa disingkat 20-30%, nambah efisiensi R&D.

4. Rapid Die Change lan Automation

Kanggo macem-macem, kabutuhan produksi kelompok cilik, jamur nganggo struktur pangowahan kanthi cepet (penjepit cepet, posisi otomatis), ditambah karo robot otomatis lan sistem inspeksi visi, entuk otomatisasi otomatis ing produksi stamping lan ningkatake keluwesan produksi.

Pitakonan sing Sering Ditakoni

Q1: Apa bahan sing biasane digunakake kanggo Automotive Kiri Panel Stamping Die?

A1: Dasar cetakan umume nggunakake baja struktural karbon berkualitas tinggi (kayata baja 45) utawa baja struktural campuran (kayata 42CrMo). Bagean kerja (profil, pinggiran nglereni) nggunakake baja alat karbon dhuwur, kromium dhuwur (kayata Cr12MoV, SKD11) utawa baja metalurgi bubuk kanggo njamin kekerasan dhuwur (48-52 HRC) lan tahan nyandhang dhuwur. Sawetara cetakan dhuwur nggunakake karbida semen utawa teknologi lapisan permukaan kanggo nambah umur.

Q2: Suwene siklus manufaktur kanggo cetakan stamping panel sisih kiwa otomotif?

A2: Siklus manufaktur kanggo stamping mati kanggo panel sisih kiwa mobil biasane antara 8 nganti 15 sasi, gumantung saka faktor kayata kerumitan bagean, syarat presisi, lan kapasitas produksi. Siklus pembangunan kanggo panel sisih permukaan mlengkung Komplek mati bisa ngluwihi 15 sasi, nalika struktur prasaja mati bisa rampung ing 8 kanggo 10 sasi. Kabeh proses, saka desain lan pangolahan nganti perakitan lan debugging, mbutuhake kolaborasi antarane sawetara departemen.
