Graphite Ball Placement Jadwal

Sistem Penempatan Bola Grafit SIKAIDA minangka solusi presisi dhuwur kanggo industri kemasan semikonduktor, manufaktur elektronik, lan instrumen presisi. Nggunakke grafit kemurnian dhuwur lan proses mesin tliti, padha ketemu syarat packaging majeng. Minangka produsen perkakas semikonduktor ing China, kita nyedhiyakake solusi khusus sing berkualitas tinggi kanggo para pelanggan global, ningkatake efisiensi produksi lan ngasilake produk.

Kirim Pitakonan

Deskripsi Produk

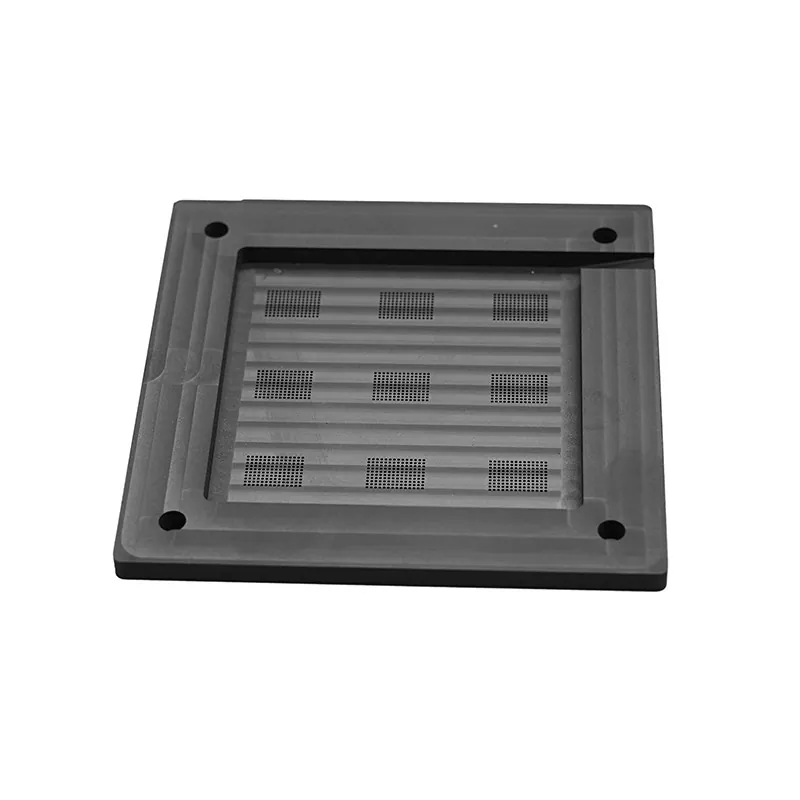

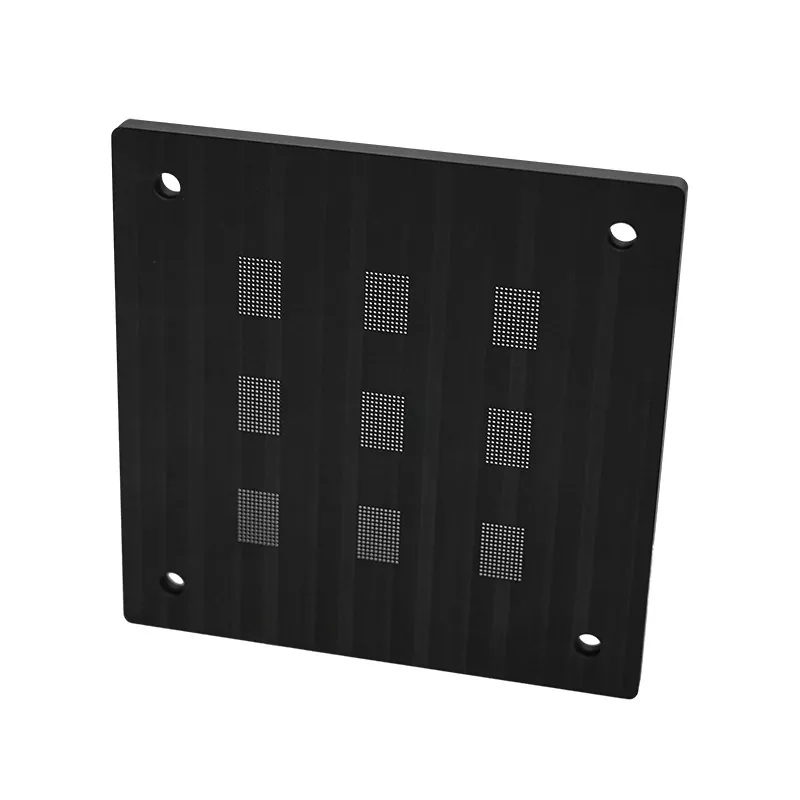

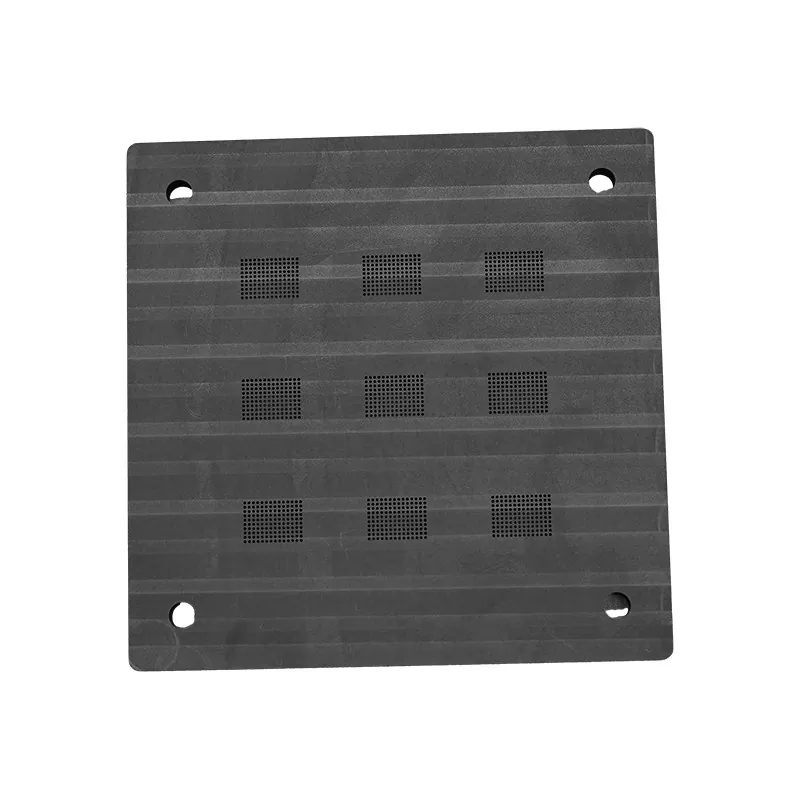

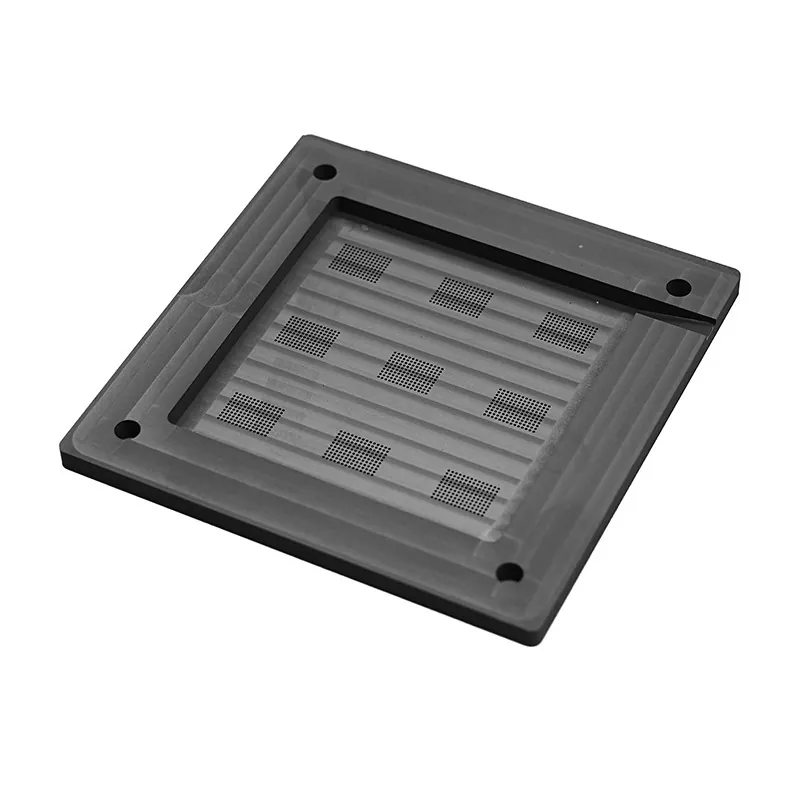

SIKAIDA Graphite Ball Placement Fixtures nggunakake grafit kemurnian dhuwur lan mesin presisi lan teknologi perawatan permukaan, nyukupi standar kelas semikonduktor. Lumahing alus lan resik, kanthi kinerja suhu dhuwur sing stabil. Struktur sing dioptimalake nggampangake operasi lan pangopènan, kanthi efektif ningkatake efisiensi lan ngasilake bal.

Grafit kemurnian dhuwur konduktif termal lan tahan korosi, njamin stabilitas dimensi sajrone solder suhu dhuwur lan nyegah kontaminasi ion sing mbebayani. Pangobatan lumahing khusus njamin wettability banget karo bal solder, ngindhari kontaminasi oksidasi.

Spesifikasi Teknis

Item	Spesifikasi	Indeks Teknis
Bahan Dasar	Grafit kemurnian dhuwur	Kemurnian ≥99,5%, Abu ≤0,5%
Kapadhetan	1,7–1,9 g/cm³	± 0,05 g/cm³
Flatness lumahing	Precision lapped	Flatness ≤0.002 mm / m
Kekasaran lumahing	Ultra mulus	Ra ≤ 0,4 μm
Suhu Operasi	-40°C nganti 300°C	Kisaran suhu sing amba
Akurasi Posisi Bola	Dhiameter ± 0,025 mm; Jarak ± 0,05 mm	Posisi tliti dhuwur
Kotoran Logam	Fe ≤10 ppm, Cu ≤5 ppm	Kemurnian kelas semikonduktor
CTE (25–200°C)	4–6 × 10⁻⁶/K	Cocog wafer silikon
Kekuwatan kompresif	≥35 MPa @20°C	Kekuwatan mekanik sing dhuwur
Resistivity	8–15 μΩ·m @25°C	Properti listrik sing stabil
Mesin	5 sumbu CNC	Akurasi posisi ± 0,01 mm
Perawatan lumahing	Perawatan panas vakum	Penghilang stres annealing
Ukuran Standar	100 × 100 × 10 mm nganti 300 × 300 × 50 mm	Multiple model standar
Kustomisasi	Non standar	Customizable saben drawing

Fitur Utama

Perlengkapan Penempatan Bola Grafit duwe sawetara fitur utama: 1) Kemurnian dhuwur (grafit ≥99,5%, bebas kontaminasi ion); 2) Flatness dhuwur (flatness ≤0,002 mm / m, Ra≤0,4 μm); 3) Presisi panempatan bal tingkat mikron (diameteripun bal ± 0,025 mm, jarak bal ± 0,05 mm); 4) Resistance suhu dhuwur (kinerja stabil ing 300 ° C); 5) Manajemen termal sing apik (konduktivitas termal seragam, nyuda stres termal).

Skenario Aplikasi

Graphite Ball Placement Fixtures akeh digunakake ing kemasan semikonduktor (kemasan kepadatan dhuwur kayata BGA lan CSP), rakitan mikroelektronik (komponen cilik kayata 0402 lan 0201), piranti optoelektronik (LED, laser), piranti MEMS, lan semikonduktor daya (IGBTs, MOSFET).

Kaluwihan Key

1. Kauntungan Kemurnian Material: Isi impurity sing kurang, tingkat evolusi gas sing kurang, stabilitas kimia, kinerja batch sing konsisten, lan tundhuk karo standar industri semikonduktor.

2. Precision Advantages: Micron-tingkat flatness lan akurasi posisi, Gamelan lan cacat-free lumahing, repeatability banget ing produksi massal, lan adaptasi kanggo dhuwur-Kapadhetan packaging.

3. Kaluwihan Kinerja Termal: Kisaran suhu operasi sing wiyar (-40 ° C nganti 300 ° C), koefisien ekspansi termal sing kompatibel karo wafer silikon, konduktivitas termal sing apik, lan kinerja siklus termal sing stabil.

4. Kaluwihan Kompatibilitas Proses: Perlengkapan Penempatan Bola Grafit kompatibel karo macem-macem solder, duwe jendela proses sing amba, gampang diresiki, duwe umur dawa, lan menehi keuntungan ekonomi sing signifikan.

Kapabilitas Teknis

Perusahaan kasebut nduweni kemampuan teknis sing kuwat: kontrol materi sing ketat, kanthi pirang-pirang inspeksi nalika rawuh; dilengkapi karo set lengkap peralatan pangolahan tliti dhuwur kanggo njamin kualitas permukaan; macem-macem pangolahan perawatan lumahing kanggo nyukupi kabutuhan beda; sistem tes sing tepat kanggo njamin akurasi sing stabil; lan produk sing wis lulus tes lingkungan sing ketat kanggo adaptasi karo produksi nyata.

Pitakonan sing Sering Ditakoni:

Q1: Napa milih bahan grafit kanggo peralatan panempatan bal?

A1: Materi grafit nduweni kemurnian sing dhuwur banget, konduktivitas termal sing apik lan tahan suhu dhuwur, lan kanthi kimia stabil ing proses semikonduktor. Dibandhingake karo bahan liyane, grafit ora ngeculake ion najis sing mbebayani kanggo kripik lan njaga stabilitas dimensi ing suhu dhuwur, dadi bahan sing cocog kanggo peralatan penempatan bola semikonduktor.

Q2: Apa flatness lumahing tartamtu lan roughness saka peralatan?

A2: Perlengkapan Penempatan Bola Grafit duwe kerataan permukaan sing dikontrol ing 0.002 mm / m lan kekasaran permukaan Ra≤0.4 μm. Flatness lan kelancaran permukaan sing dhuwur banget iki njamin kontak seragam karo chip lan substrat, ngindhari cacat panempatan bal sing disebabake dening permukaan sing ora rata.

Q3: Apa akurasi panempatan bal sing bisa digayuh?

A3: Perlengkapan kita entuk akurasi posisi penempatan bal ± 0,025 mm lan akurasi pitch bal ± 0,05 mm. Tingkat akurasi iki nyukupi syarat proses pengemasan semikonduktor arus utama lan bisa nangani aplikasi penempatan bal mikro-pitch kanthi kapadhetan dhuwur.

Q4: Apa suhu operasi maksimum peralatan?

A4: Perlengkapan Penempatan Bola Grafit bisa digunakake kanthi normal ing sawetara suhu -40 ° C nganti 300 ° C. Kisaran suhu iki nyakup kabeh tahap kritis proses kemasan semikonduktor, kalebu solder reflow lan panyimpenan suhu dhuwur.

Q5: Apa sampeyan bisa nyedhiyakake produk perkakas khusus?

A5: Ya, kita bisa nyedhiyani layanan selaras miturut kabutuhan customer tartamtu. Pelanggan bisa nyedhiyakake gambar utawa conto sing rinci, lan kita bisa ngolah macem-macem produk perkakas sing ora standar. Ukuran pangolahan minimal yaiku 0,5 mm, lan toleransi bisa dikontrol ing ± 0,01 mm.

Q6: Apa umur layanan lan bisa digunakake maneh alat kasebut?

A6: Ing panggunaan normal lan pangopènan sing tepat, perkakas grafit bal-mounting kita bisa digunakake maneh luwih saka 100 kaping. Urip layanan nyata gumantung ing kahanan panggunaan tartamtu, paramèter proses, lan pangopènan. Disaranake pemeriksaan permukaan lan tes kinerja biasa kanggo mesthekake yen alat kasebut ana ing kahanan sing apik.

P7: Kepiye carane sampeyan njamin kebersihan lan kontaminasi alat kasebut?

A7: Perkakas kita ngalami reresik lan perawatan permukaan sing ketat sawise diproses, kalebu reresik ultrasonik, mbilas banyu deionisasi, lan baking suhu dhuwur. Piranti kasebut dikemas ing kemasan anti-statis lan tahan debu kanggo njamin kebersihan sajrone transportasi lan panyimpenan. Sawise nampa produk kasebut, para pelanggan disaranake mbongkar lan nggunakake ing lingkungan kamar resik.

Q8: Apa resistivity lan konduktivitas termal saka perkakas?

A8: Perkakas grafit kita nduweni resistivitas 8-15 μΩ·m (ing 25°C) lan konduktivitas termal kira-kira 120-200 W/m·K. Parameter kasebut njamin kinerja sing seimbang ing insulasi listrik lan manajemen termal, saengga cocog kanggo macem-macem aplikasi kemasan semikonduktor.
